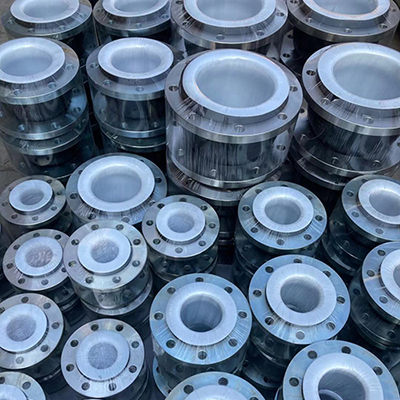

JDX型異徑橡膠接頭
產品簡介 ：JDX型異徑橡膠接頭可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用。
JDX型異徑橡膠接頭又稱橡膠大小頭、異徑橡膠軟接頭。該產品是一種新穎的橡膠減振制品，它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。異徑橡膠接頭分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。
異徑橡膠接頭可解決金屬管道連接時不同口徑的問題，具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、減震降噪、安裝方便等特點?？蓮V泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
異徑橡膠接頭數據表
| DN大×DN小 | 長度 | 軸向位移 | 橫向位移 | 偏轉角度 | |
| 伸長 | 壓縮 | ||||
| 80×40 | 180 | 20 | 30 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 20 | 30 | 45 | 35° |
| 100×80 | 180 | 20 | 30 | 45 | 35° |
| 125×65 | 180 | 20 | 30 | 45 | 35° |
| 125×80 | 200 | 22 | 30 | 40 | 35° |
| 125×100 | 200 | 22 | 30 | 40 | 35° |
| 150×50 | 190 | 20 | 30 | 45 | 35° |
| 150×80 | 190 | 20 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
注：DN200以上接頭，高壓力，高層建筑使用，管道必須有固定支撐或固定托架，否則產品必須有防拉脫裝置（產品實際軸向力<反支撐力）。
