套筒補償器又稱管式伸縮節、管道伸縮器，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

性能特點：

  1.填料密封式套筒補償器，是一種接觸式密封，在外套管與芯管之間填入彈性密封材料，在填料受到軸向力壓緊后能緊貼在芯管表面，利用密封材料的彈性變形補償密封面的磨損，阻止介質外漏，目前由單一填料發展成組合使用，如硬填料放在深部，軟填料在壓蓋附近；或硬軟填料中間放入密封油，出現泄漏時，采用補注油的方法止漏。

  2.機械密封式套筒補償器，是由至少一對垂直于旋轉軸的端面，在流體壓力和補償機構外彈力的作用下，與另一端面保持貼合并相對滑動，而構成防止流體泄露的裝置。其特點是形位公差和配合精度要求較高，無泄露，避免了以往舊式補償器由于泄漏而造成的頻繁損壞。

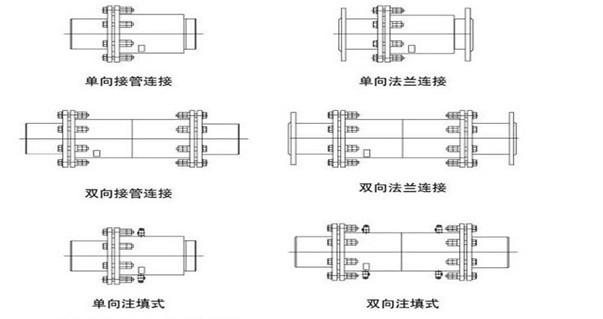

套筒補償器結構圖

套筒補償器種類：

  1.直埋式套筒補償器，采用先進密封結構和密封材料，適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。具有結構合理、安全可靠、使用壽命長、不滲漏、安裝維修方便、適用范圍廣等特點。同時，便于管路設計，便于安裝施工，可減少固定支架的設置。

  2.雙向套筒補償器，在普通型的外套管兩個方向都有均有伸縮芯管，補償糧食普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。

  3.雙密封波紋套筒補償器(專利產品), 具有雙保險作用。本產品將波紋管式補償器融為一體，即當于在波紋管補償器的外面增加了一道機械密封，波紋管一旦出現問題，補償器仍能正常工作。性能可靠、提高抗彎能力。由于嗇了機械密封，使在波紋管內部的波紋管與外界隔離，不受外界有害物質尤其是氯離子的侵害使波紋管補償器的工作更為可靠，同時機械密封增加了活動端的導向作用，提高抗彎能力。

  4.一次性套筒補償器，用于直埋管道預熱膨脹后在管道兩接觸面處焊死，外套管和芯管不能再做相對移動，然后填埋，具有和管道同壽命的特點。

套筒補償器使用環境：

  1.環境介質腐蝕程度較高的條件采用表面熱噴涂。

  2.環境介質腐蝕程度中等、使用溫度高于120℃的條件采用表面鍍鉻。

  3.環境介質腐蝕程度低、使用溫度低于120℃的條件采用表面鍍鋅。

套筒補償器使用與維修：

  1、管道運行中，補償器滑動套筒嚴禁受外界側向推力，應始終保證與管路軸向同心，并避免出現阻礙滑動套筒正?；瑒拥那闆r。

  2、維修時應檢查密封裝置情況，及時旋緊螺栓，保證密封無泄露。

  3、補償器滑動套筒表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，應考慮更換補償器。

單向套筒補償器數據表

雙向套筒補償器數據表
